高级LCD定向微波功率计 81030
81030+820A925地铁项目专用配置 |
[产品传单] [产品手册] [产品目录] |
产品特点
> 高级 3/4” LCD 显示器
> 瓦或分贝 显示
> 内置 7/8” 线路组件
> 快速匹配连接头
> 使用标准镀金插入元件
> 1年质量保证
|
产品描述
|
新型81030平均读数微波功率计整合了一个大而结实的LCD显示器，一个顶级的微控制器技术正向和反射射频功率并将读数以"W"或" dB"显示。数字显示器允许以最快和最精确的方式从数英尺之外阅读微波功率。不再有令人迷惑的交叉指针或在较小的表面上的微小印刷，这些都可能由于查看的角度和距离导致阅读不精确。
81030型功率计是对81000系列功率计的最新补充，配有一个内置7/8"精确线路组件，且直接和快速匹配接头连接。81030型微波功率计通过使用标准的7/8"测量元件能够精确测量100mw-10 kW、频率范围从2MHz - 2.3 GHz的平均微波功率。
81030易于使用，不需要额外的黑色盒子或远程传感器。使用我们的快速连接头简单地将功率表连接在功率源和天线或假负载之间。81030通常提供的是N型母连接头。
因为较低的功率损耗，内置的可充电电池在再次充电之前可以使用很多小时，是的它很适合于野外或移动使用。一个重型表头，全金属壳体保护功率表免受震动冲击，一个真皮带使得运输安全且舒适。
您对CDI81030型微波功率计的质量和可靠性的信心将通过 Coaxial Dynamics的1年质保期得到保证。
|
产品规格参数 [产品目录]
| 微波功率计型号：81030 |
| 功率范围 |
100 mW- 10 kW |
供应价格$ |
| 频率范围 |
2 MHz - 2.3 GHz |
价格面议 |
| VSWR |
1.05:1 Max (连接N型连接头) |
| 精度 |
±5% 在使用恰当的Coaxial Dynamics线路组件和元件的情况下 |
| 响应时间 |
< 15 ms (包括控制继电器功能) |
| 阻抗 |
50 欧姆名义阻值 |
| 连接头 |
N型标准母连接头 (见下面备注) |
| 功率消耗 |
4 AA 可充电镍镉电池
(提供交流适配器或充电器) |
| 尺寸 (H x W x D) |
7.25 in. (18.4 cm) x 5 in. (12.7 cm) x 4 in. (10.2 cm) |
| 重量 |
4.3磅， (2 kg) |
| 外观 |
织纹蓝色聚氨酯釉质 |
|
81030+820A925-100mW地铁项目专用配置请咨询18616790365
|
| ————————————————————————————————————————————————————————————————— |
平均读数定向微波功率计81000-A
|
|
产品特点
> 张丝表减震安装
> 4-1/2" 镜面刻度盘
> 快速匹配连接头
> 内置7/8"线路组件
> 使用标准镀金插入元件
> 1年质量保证
产品描述 |
81000-A型微波功率计 ... 现在，您可以测量50欧姆同轴电缆和传输线路中的微波功率，并可以接受全量程范围从100mW到10kW、频率从0.45到2300 MHz的插入元件。
配上内置线路组件，我们的用于50欧姆电缆和传输线路的快速匹配微波连接头可以提供您期望的速度和可靠性。
81000-A使用简单。简单地将功率计连接在功率源和天线或假负载之间，插入合适的测量元件并旋转正向或反射方向。微波功率将直接显示在4-1/2" 的三量程刻度表上。
通用且坚固，81000-A可以使用长达200英尺的电缆连接到表头上，并且由一个坚固的、牢不可破的防震壳体保护。另外的方便之处，功率表背面增加了两个插座，用于存放其它的测量元件。
一个防震安装的带有镜面刻度表盘和先进的张丝技术的坚固的表头的使用提供可靠且精确的读数，同时也满足了美国海军和加拿大的弹跳和震动标准。这是对您的精度要求的全面保证。
您对CDI 81000-A微波功率计的质量和可靠性的信心将通过 Coaxial Dynamics的1年质保期得到保证。
|
|
| 微波功率计型号：81000-A |
| 功率范围 |
100 mW - 10 kW |
供应价格$ |
| 频率范围 |
0.45 MHz - 2300 MHz |
价格面议
|
| VSWR |
1.05:1 max. (连接N型接头) |
| 精度 |
±5%全量程 |
| 阻抗 |
50欧姆 |
| RF连接头 |
N型标准公头 (见下面备注) |
| 尺寸 (H x W x D) |
7.3 in. (18.5 cm) x 5 in. (12.7 cm) x 4 in. (10.2 cm) |
| 重量 |
3.6 磅. (1.6 kg) |
| 壳体外观 |
质纹蓝色聚氨酯釉质 |
注：其它 快速匹配接头可选。 |
|
| ————————————————————————————————————————————————————————————————— |
平均读数定向微波功率计81001-A |
[产品传单] [产品手册] [产品目录] |
产品特点
> A/B可转换直流输入
> 张丝表减震安装
> 4-1/2" 镜面刻度盘
> 快速匹配连接头
> 内置7/8"线路组件
> 使用标准镀金插入元件
> 1年质量保证
|
产品描述
|
81001-A型微波功率计，和81000-A型一样，都具有增加的特性：一个A/B可转换DC输入，提供单表测量几个功率源的选择。线路组件被永久的安装在这些测量点上，在需要时将81001-A连接到每个组件上(通常提供10英尺的电缆)。 直流信号被从线路组件上耦合到可切换换直流输入端以提供与81000-A同样的测量能力。
您对CDI81001-A系列微波功率计的质量和可靠性的信心将通过 Coaxial Dynamics的1年质保期得到保证。
|
|
|
| 微波功率计型号：81001-A |
| 功率范围 |
100 mW - 10 kW |
供应价格$ |
| 频率范围 |
0.45 MHz - 2300 MHz |
价格面议
|
| VSWR |
1.05:1 max. (连接N型连接头) |
| 精度 |
±5% 满量程 |
| 阻抗 |
50 欧姆 |
| RF连接头 |
N型标准母连接头 (见下面备注) |
| 尺寸 (H x W x D) |
7.3 in. (18.5 cm) x 5 in. (12.7 cm) x 4 in. (10.2 cm) |
| 重量 |
3.6 lbs. (1.6 kg) |
| 壳体外观 |
质纹蓝色聚氨酯釉质 |
| 注：其它可选 快速匹配接头。 |
|
| ————————————————————————————————————————————————————————————————— |
双插座定向微波功率计 81021 |
[产品传单] [产品目录] |
产品特点
> 正向或反向功率切换开关
> 张丝表减震安装
> 4-1/2" 镜面刻度盘
> 快速匹配连接头
> 内置7/8"线路组件
> 使用标准镀金插入元件
> 1年质量保证
|
产品描述
|
新型 81021平均读数双插座高频功率计允许您通过一个拨动开关测量正向和反射微波功率。81021型微波功率计使用标准元件以精确探测100mw-10 kW、频率范围从0.45 MHz - 2.3 GHz的平均微波功率。
配备双插座7/8”线路组件和快速匹配射频连接头，81021型高频功率计提供您所期望的速度和可靠性。一个便利的前面板开关使得使用者可以在模拟表头上显示正向和反射功率。
81021易于使用，不需要额外的黑色盒子或远程传感器。简单地将功率表连接在功率源和天线或假负载之间，插入合适的测量元件并旋转正向或反射方向。射频功率将直接显示在4-1/2"的镜面刻度表上。
通用且坚固，81021-A使用重型表金属和以保护功率表不受震动的影响，一个真皮带使得运输安全舒适。另外的方便之处，功率表背面增加了两个插座，用于存放其它的测量元件。
一个防震安装的带有镜面刻度表盘和先进的张丝技术的坚固的表头的使用提供可靠且精确的读数，同时也满足了美国海军和加拿大的弹跳和震动标准。这是对您的精度要求的全面保证。
您对CDI81021型微波功率计的质量和可靠性的信心将通过 Coaxial Dynamics的1年质保期得到保证。
|
| 微波功率计型号：81021 |
| 功率范围 |
100 mW - 10 kW |
供应价格$ |
| 频率范围 |
0.45 MHz - 2.3 GHz |
价格面议
|
| VSWR |
1.05:1 Max (连接N型连接头) |
| 精度 |
±5% 在使用恰当的Coaxial Dynamics线路组件和元件的情况下 |
| 阻抗 |
50 欧姆 名义上 |
| RF连接头 |
N型标准母连接头 (见下面备注) |
| 尺寸 (H x W x D) |
7.25 in. (18.4 cm) x 5 in. (12.7 cm) x 4 in. (10.2 cm) |
| 重量 |
3.8 lbs. (1.7 kg) |
| 壳体外观 |
质纹蓝色聚氨酯釉质 |
| 注：其它可选 快速匹配接头。 |
|
| ————————————————————————————————————————————————————————————————— |
USB双插座定向微波功率计81041 |
[产品传单] [产品手册] [产品目录]
|
产品特点
> 正向和反向功率：瓦和分贝
> 自动计算SWR和回波损耗
> 内置 7/8”线路组件
> 正向或反向功率切换开关
> 快速匹配连接头
> 使用标准镀金插入元件
> 1年质量保证
|
产品描述
|

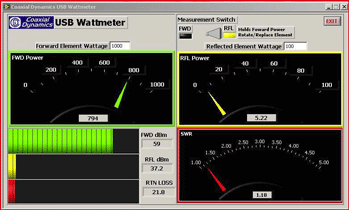

新型81041型微波功率计是一个便携式的、独立的射频功率计，它的特点是一个播音级质量的模拟量表和USB接口。数字的、模拟量表和柱状图同时显示在电脑显示器上。显示功能有以"W"和"dB"正向和反射功率, 加上自动计算的VSWR和返回损失。
内置的双插座线路组件和正向/反射切换开关使得使用者可以在模拟表头上显示正向和反射功率，同时两个值都显示在电脑上。
我们使用的是一个防震安装的带有镜面刻度盘和先进的张丝技术的坚固的表头，提供稳定精确的正向和反射功率读数。
81021型功率计使用标准元件以精确探测100mw-10 kW、频率范围从0.45MHz - 2.3GHz的平均射频功率（射频,微波,高频皆可）。软件和一个可拆卸的6脚USB电缆用于在Windows Vista, 2000, XP or NT操作系统的电脑上进行一个简单的安装。不需要额外的电缆、AC或 DC电源适配器、电池或远程传感器。
N型母连接头是标准的接头，有20多种可互转的快速接头可选，比如： 7/16, SMA, UHF, BNC和TNC型，可以是公的和母的。
您对CDI 81041型微波功率计的质量和可靠性的信心将通过 Coaxial Dynamics的1年质保期得到保证。
|
| 微波功率计型号：81021 |
| 功率范围 |
100 mW - 10 kW |
供应价格$ |
| 频率范围 |
2 MHz - 2.3 GHz |
价格面议 |
| VSWR |
1.05:1 Max (连接N型连接头) |
| 精度 |
±5% 在使用恰当的Coaxial Dynamics线路组件和元件的情况下 |
| 阻抗 |
50 欧姆 名义电阻 |
| 连接头 |
N型标准母连接头 (见下面备注) |
| 功率消耗 |
小于 100 mA 经由USB口 |
| 尺寸 (H x W x D) |
7.25 in. (18.4 cm) x 5 in. (12.7 cm) x 4 in. (10.2 cm) |
| 重量 |
4.2 磅， (1.9 kg) |
| 外观 |
质纹蓝色聚氨酯釉质 |
|
|
| ————————————————————————————————————————————————————————————————— |
宽带多量程定向微波功率计 81050 |
[产品传单] [产品手册] [产品目录] |
产品特点
> 不可拆卸宽带元件
> 张丝表减震安装
> 4-1/2" 镜面刻度盘
> 内置 7/8" 线路组件
> 快速匹配连接头
> 镀金插入元件
> 1年质量保证
|
产品描述
|
有了81050型定向微波功率计，您现在不需要额外的插入元件就可以测量50欧姆的同轴电缆和传输线路中的射频功率了。
81050配有相同的 4-1/2" 张丝表头测量机构，快速射频连接头和精确的线路组件，这些在我们的81000-A和83000-A功率计上都有使用。
这些特点加上一个特别的不可拆卸的宽频带元件使得该功率计可以基于5个可选择的范围 5, 15, 50, 150, 和500W中的任何一个和频率范围从25-1000MHz进行满量程功率测量。
通用且可靠，81050也易于使用。 简单地将功率表连接在发射器和天线或假负载之间，在5位开关上选择合适的功率范围，如果频率在100-1000MHz之间，直接在镜面表盘上读取功率值，并乘以功率表背面图表上查得的修正系数。
一个防震安装的带有镜面刻度表盘和先进的张丝技术的坚固的表头的使用提供可靠且精确的读数，同时也满足了美国海军和加拿大的弹跳和震动标准。这是对您的精度要求的全面保证。
您对CDI 81050型微波功率计的质量和可靠性的信心将通过 Coaxial Dynamics的1年质保期得到保证。
|
|
|
| 微波功率计型号：81050 |
| 功率范围 |
5, 15, 50, 150 and 500 watts full scale
(150 W最大从 800 - 1000 MHz) |
供应价格$ |
| 频率范围 |
25 MHz -1000 MHz |
价格面议
|
| VSWR |
1.08 max. 25 - 512 MHz (连接UHF母连接头)
1.12 max. 512 - 1000 MHz (连接UHF母连接头) |
| 插入损失 |
0.10 dB max. 25 - 512 MHz (连接UHF母连接头)
0.15 dB max. 512 1000 MHz (连接UHF母连接头) |
| 精度 |
25 - 100 MHz, ±7% 满刻度、使用修正图表
100 - 512 MHz, ±6% 满刻度、无需修正
512 - 1000 MHz, ±7% 满刻度、无需修正 |
| 元件 |
不可拆卸宽频带 (25 - 1000 MHz, 500W max.)
可旋转用于正向和反向功率测量 |
| 阻抗 |
50 欧姆 |
| RF 连接头 |
UHF型标准母接头 (见下面的备注) |
| 尺寸 (H x W x D) |
7.3 in. (18.5 cm) x 5 in. (12.7 cm) x 4 in. (10.2 cm) |
| 重量 |
3.8 磅，(1.72 kg) |
| 壳体外观 |
质纹蓝色聚氨酯釉质 |
|
|
| ————————————————————————————————————————————————————————————————— |
宽带多量程定向微波功率计 81060 |
[产品传单] [产品手册] [产品目录] |
产品特点
> 不可拆卸宽带元件
> 张丝表减震安装
> 4-1/2" 镜面刻度盘
> 内置 7/8" 线路组件
> 快速匹配连接头
> 镀金插入元件
> 1年质量保证
|
产品描述
|
有了81060型定向微波功率计，您现在不需要额外的插入元件就可以测量50欧姆的同轴电缆和传输线路中的微波功率了。
81060配有相同的 4-1/2" 张丝表头测量机构，快速射频连接头和精确的线路组件，这些在我们的81000-A和83000-A功率计上都有使用。
这些特点加上一个特别的不可拆卸的宽频带元件使得该功率计可以基于5个可选择的范围 5, 15, 50, 150, 和500W中的任何一个和频率范围从25-1000MHz进行满量程功率测量。
通用且可靠，81060也易于使用。 简单地将功率表连接在发射器和天线或假负载之间，在5位开关上选择合适的功率范围，如果频率在100-1000MHz之间，直接在镜面表盘上读取功率值。在100MHz以下时，将表头读数乘以功率表背面图表上差得的修正系数。
一个防震安装的带有镜面刻度表盘和先进的张丝技术的坚固的表头的使用提供可靠且精确的读数，同时也满足了美国海军和加拿大的弹跳和震动标准。这是对您的精度要求的全面保证。
您对CDI 81060型微波功率计的质量和可靠性的信心将通过 Coaxial Dynamics的1年质保期得到保证。
|
|
|
| 微波功率计型号：81060 |
| 功率范围 |
15, 50, 150, 500 和 1500W 满量程
(最大500W， 800 - 1000 MHz) |
供应价格$ |
| 频率范围 |
25 MHz - 1000 MHz |
价格面议 |
| VSWR |
1.08 max. 25 - 512 MHz (连接UHF母接头)
1.12 max. 512 - 1000 MHz (连接UHF母接头) |
| 插入损失 |
0.10 dB max. 25 - 512 MHz (连接UHF母接头)
0.15 dB max. 512 - 1000 MHz (连接UHF母接头) |
| 精度 |
25 - 100 MHz, ±7% 满量程、使用图表修正
100 - 512 MHz, ±6% 满量程，无需修正
512 - 1000 MHz, ±7% 满量程，无需修正 |
| 元件 |
不可拆卸宽带 (25 - 1000 MHz, 1500W max.)
可旋转用于正向和反向功率测量 |
| 阻抗 |
50 欧姆 |
| RF 连接头 |
UHF型标准母接头 (见下面备注) |
| 尺寸 (H x W x D) |
7.3 in. (18.5 cm) x 5 in. (12.7 cm) x 4 in. (10.2 cm) |
| 重量 |
3.8 磅， (1.72 kg) |
| 壳体外观 |
质纹蓝色聚氨酯釉质 |
|
|
|
