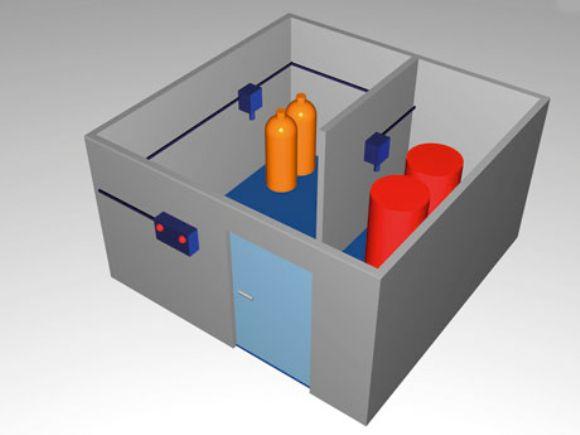

该气体检测报警控制器设计用于接收和处理来自连接的探头的信号。它将实施随后必要的信号处理并可发出气体警告和气体报警。GJD-04C系统中的继电器电路有用于低限报警、高限报警和系统故障报警的继电器触点。该继电器电路有助于比如通风系统、电磁阀和供电切断等外部功能的实现。

该气体检测报警仪中央报警单元有一个故障诊断电路，它同时也监测传感器电缆。故障继电器在正常工作时是通电动作的，在系统故障的时候失电，包括停电或者如果前面板开关被拨到OFF位置。

该报警单元被安装在一个结实的，灰色的带有透明盖子的塑料柜里。

规格参数表 <点击下载>

描述	规格参数
Geopal GJD-04C	中央报警单元, 双通道气体检报控制器
供电电压：	230VAC, 110VAC, 12VDC, 24VDC
功率消耗：	10W
适合气体：	各种易燃易爆、有毒有害气体, 臭氧,二氯甲烷,三氯乙烷,三氯乙烯,四氯化碳,三氯甲烷,氯气,氯化萘,氯甲烷,六氟化硫,氯化汞,氢氟酸,碳酰氯等，氟利昂： R11, R21, R22, R32, R113，R123, R134A, R245FA, R404A, 407C, R410，R502，R507, R717, R1233zd等
测量范围：	0-100%LEL, 0-40000 ppm
响应时间：	< 3秒
校验:	用特定类型的气体或致冷剂校验
信号输出,继电器：	低限、高限报警输出和1个故障输出，最大负载230V/10A
探头至监控仪电缆：	3芯1或1.5mm2屏蔽线
前面板：	亚光绿，铝板上漆后加平板印刷
壳体材料：	ABS或PC-聚碳酸酯
指示灯：	绿色、红色和黄色LED灯和内置声音指示器
保护等级：	IP65 DIN 40050
重量：	2.0Kg
尺寸：	(LWD)217x257x132.5mm
运行温度：	零下10℃至零上50℃
证书：	EMC排放: EN 50081-1: 一般排放标准Part1
	EMC豁免: EN 50082-2: 一般豁免标准Part2
安全：	EN 61010-1和IEC 1010-1: 用于测量、控制和实验室使用的电气设备的安全要求
Geopal GJ-EX	I类、2类区域防爆探头
GJ-EX是一个防爆探头，并经允许在一类区域使用，由高强度材料制作，专门设计用于危险环境下使用，可以与不同的根据需要检测的气体类型确定的传感器配合使用。
工作温度：	零下20°C到零上80°C
工作湿度：	0-100 %相对湿度, 无结露
防护等级：	IP65
材料：	聚酰胺或AISI316L
尺寸：	(LWD)180x85x80mm，长度包括电缆夹头M25
重量：	1.0kg
证书或测试：	UL DEMKO 03 ATEX 130471X
	II 2G EEx DE IIC T5
	DIFT no. 233.506
	EC项目号：3349D20
Geopal GJ-C	常规区域探头
GJ-C适用于常规区域。它由高强度材料制作用于恶劣环境，可以与不同的根据需要检测的气体确定的传感器配合使用。
工作温度：	零下25°C到零上80°C
工作湿度：	0-100 %相对湿度, 无结露
证书或测试：	DIFT no. 233.506
	EC项目号：3349D20
防护等级：	IP65
材料：	PC-聚碳酸酯或POM-聚甲醛
尺寸：	(LWD) 150 x 80 x 58 mm. 长度包括电缆夹头M20
重量：	0.25 kg

点击查看英文PDF版产品规格书>>
